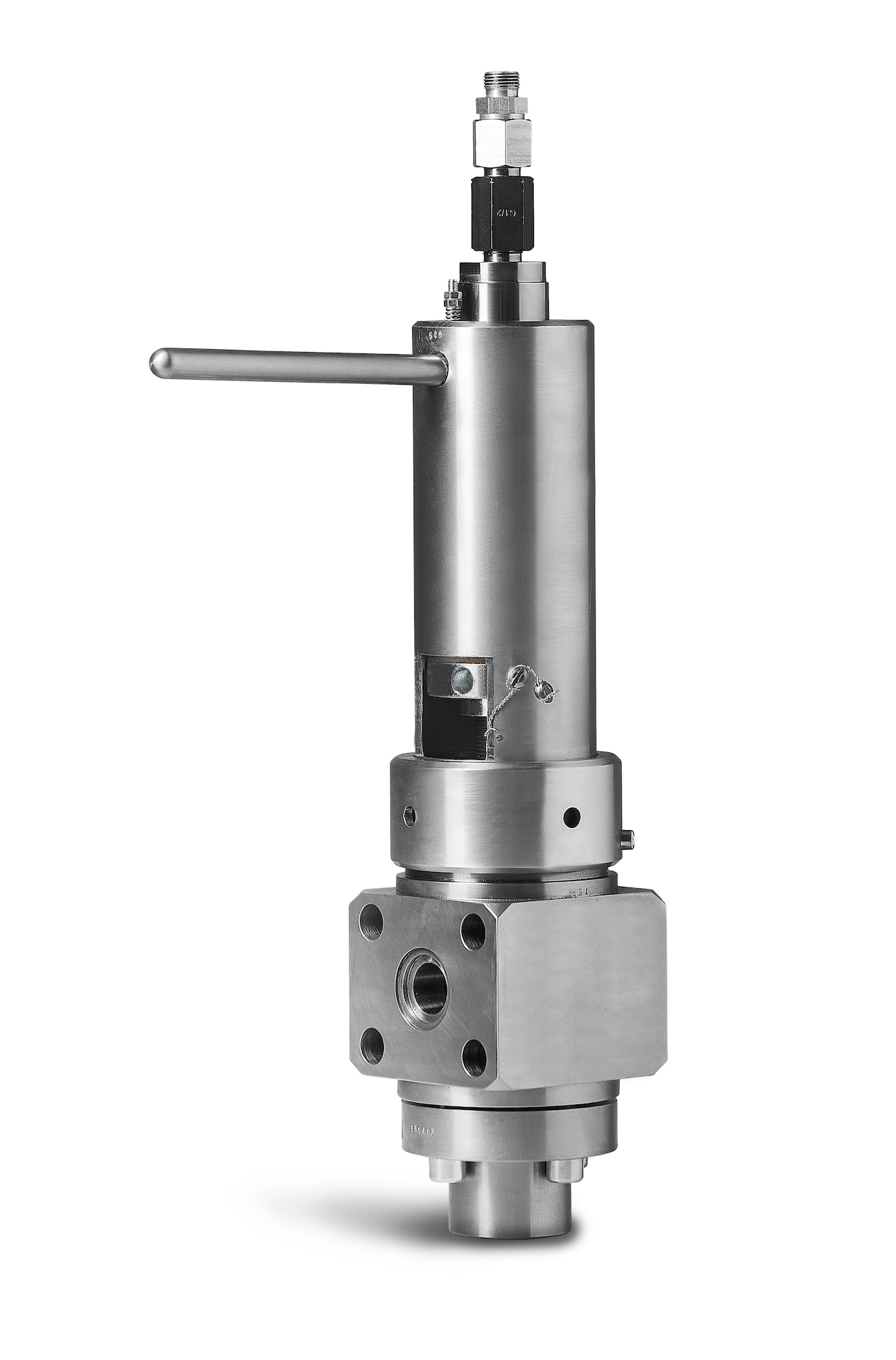

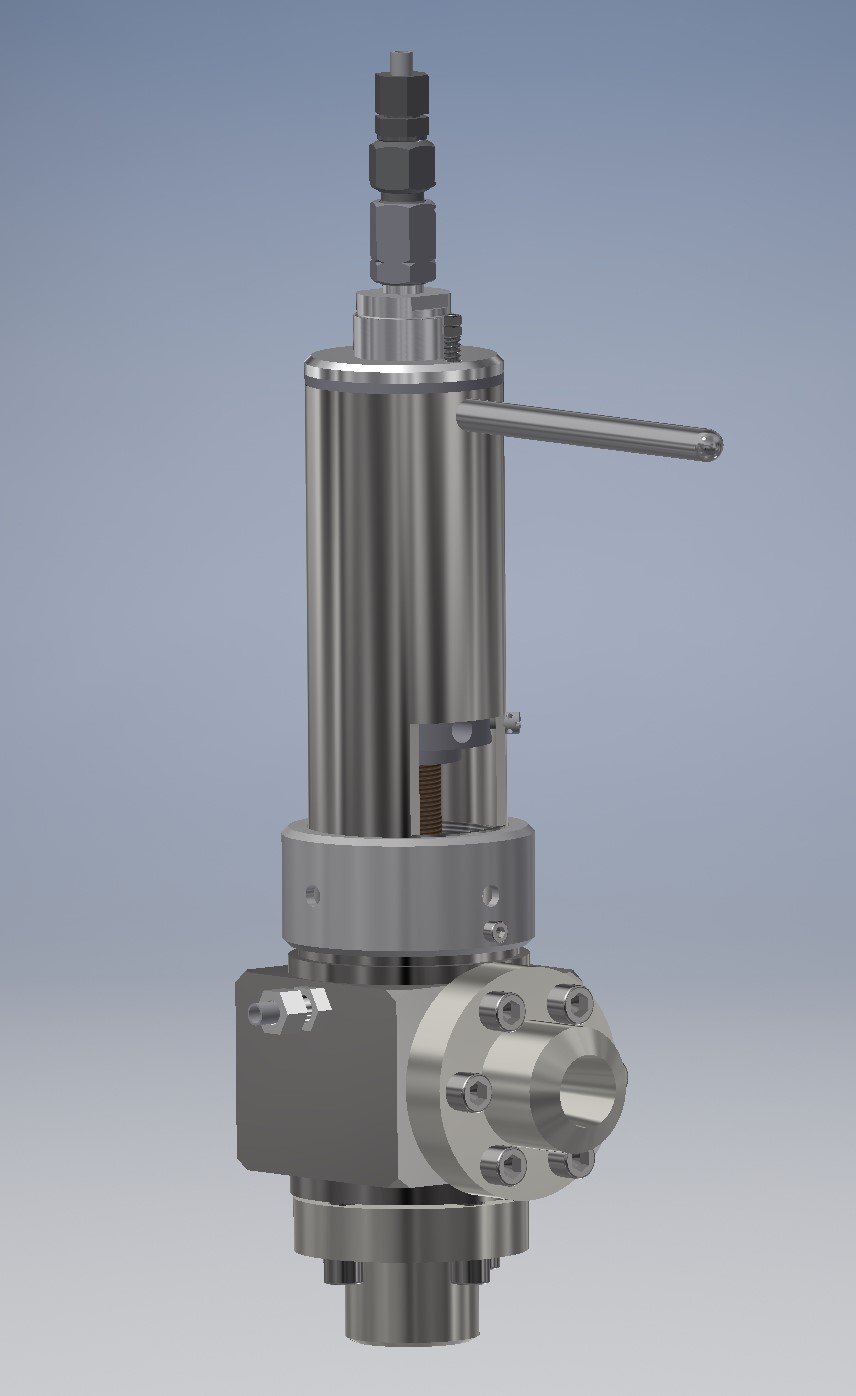

Sicherheitsventil Typ VSG 202

Das VSG 202 ist ein pilotgesteuertes Vollhub-Sicherheitsventil für nichtverklebende und nicht chem. aggressive Medien. Bedingt durch die Konstruktion ist das Sicherheitsventil unempfindlich gegen Druck und Stoß sowie gegen häufiges Auslösen oder Betätigen unter Druck.


Anwendungsgebiete

Wasser- und ölhydraulische Systeme an Pressen der metall- und holzverarbeitenden Industrie


Technische Daten

Einstelldruck Pe in bar
5 bar bis 500 bar
Einsatztemperatur
0 bis 100 °C
Medium
nichtverklebende und aggressive Flüssigkeiten

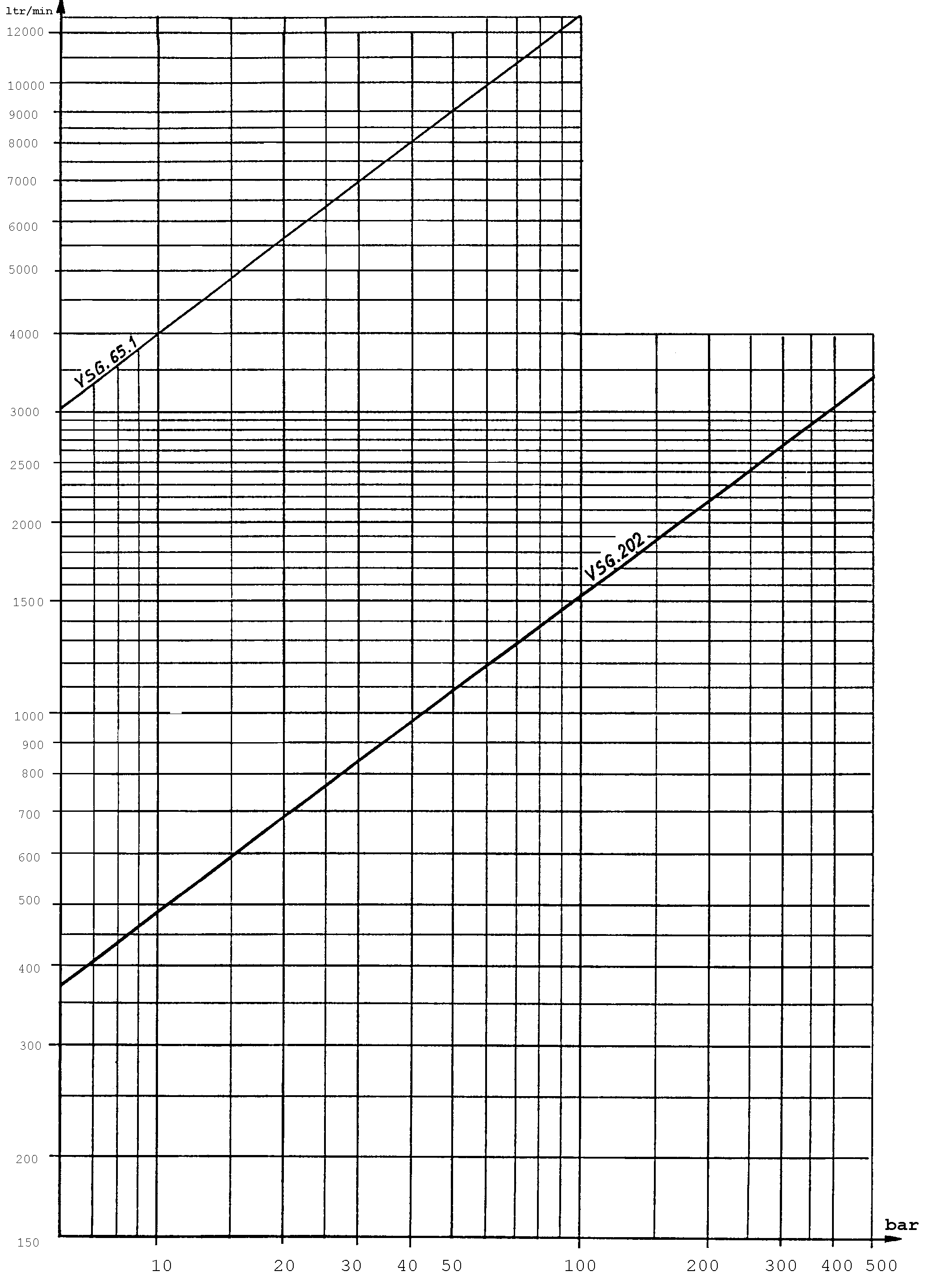

Durchflussmengen
375 bis 3400 ltr./min.

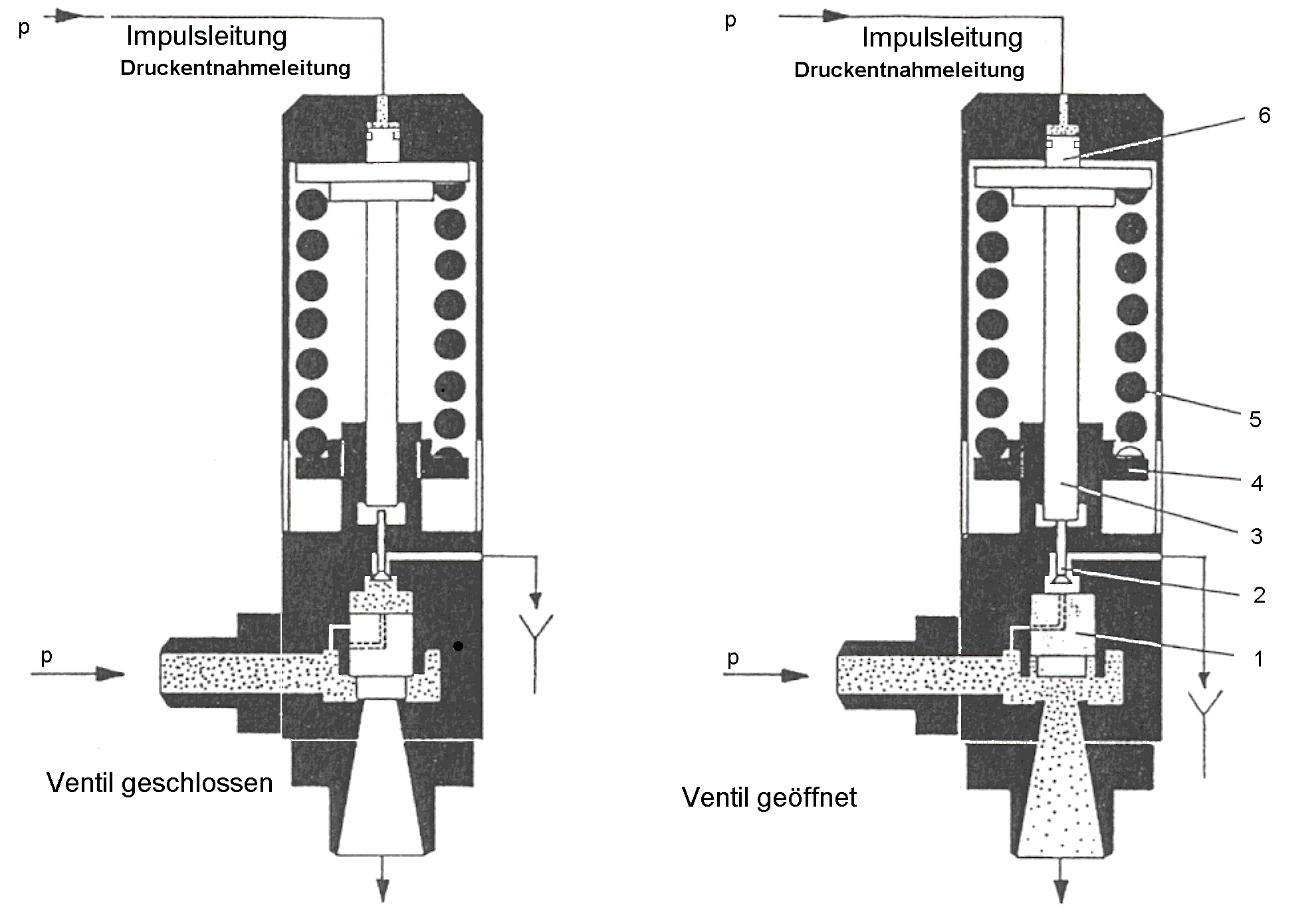

Funktionsbeschreibung

Die Kegel 1,2 und der Kolben 6 werden gleichzeitig vom Systemdruck P beaufschlagt. Bis zum Betriebsdruck Pb wird Vorsteuerventil 2 nicht vom Kolbenstößel 3 berührt; alle Kegel sind vom Druck voll beaufschlagt, es herrschen günstigste Abdichtbedingungen.

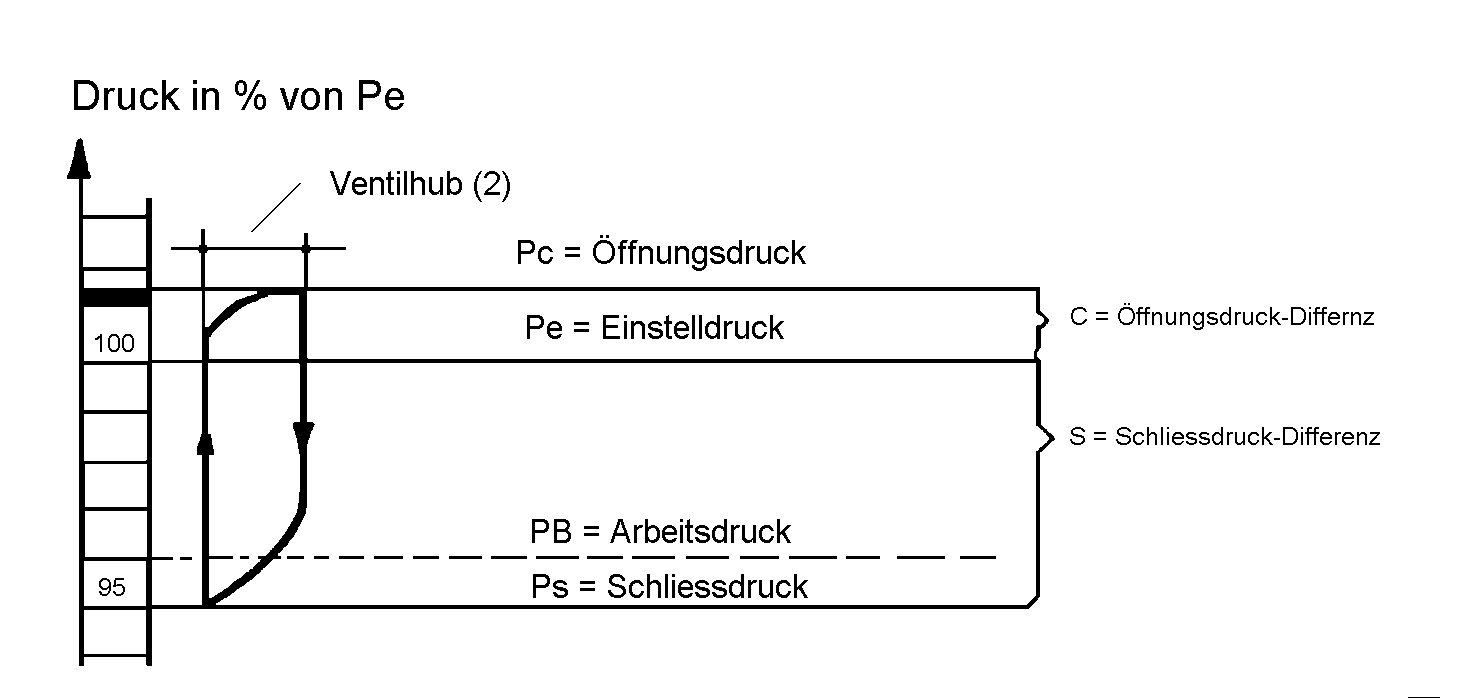

Bei Druckanstieg über Pb überwindet die Kraft aus Druck P x Kolbenfläche 6 die Vorspannung der Feder 5, Vorsteuerkegel 2 wird bei Pe geöffnet und ist bei Pc soweit offen, dass der Raum über Hauptkegel 1 entlastet wird, und dieser schlagartig öffnet. Für Hauptkegel 1 gibt es keine Zwischenstellung, er ist entweder voll druckbelastet und dicht – oder völlig geöffnet!

Bei fallendem Druck P drückt die Feder 5 den Kolben 6 wieder in die Ausgangslage zurück, Vorsteuerventil 2 schließt, der Druck über Kegel 1 baut sich wieder auf und schließt diesen ebenfalls völlig dicht. Dieser Vorgang ist bei Ps beendet.

Betriebsanleitung Flyer

Typenbezeichnungen

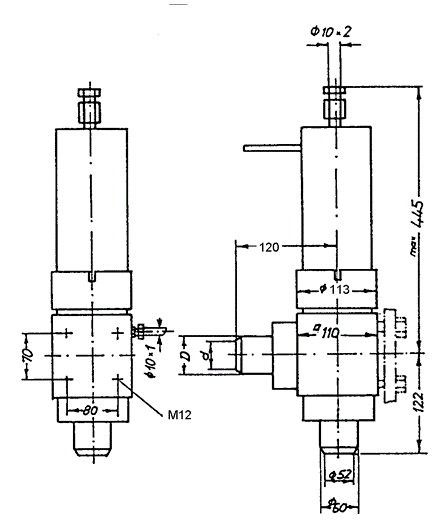

Einstelldruck Pe in bar Befestigungsart I
Ventil mit Flanschen in der Rohrleitung befestigt

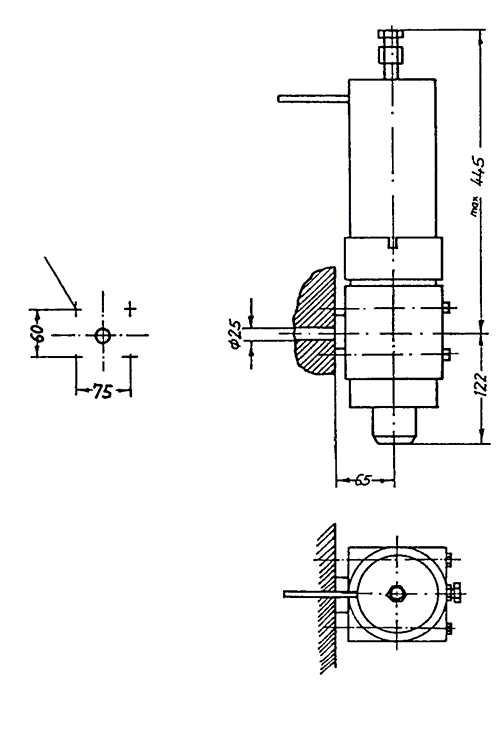

Befestigungsart II
Ventil direkt am Gehäuseblock angeflanscht
360 – 540 VSG 202 – AI VSG 202 – AII
230 – 360 VSG 202 – BI VSG 202 – BII
88 – 230 VSG 202 – CI VSG 202 – CII
0 – 33 VSG 202 – DI VSG 202 – DII
