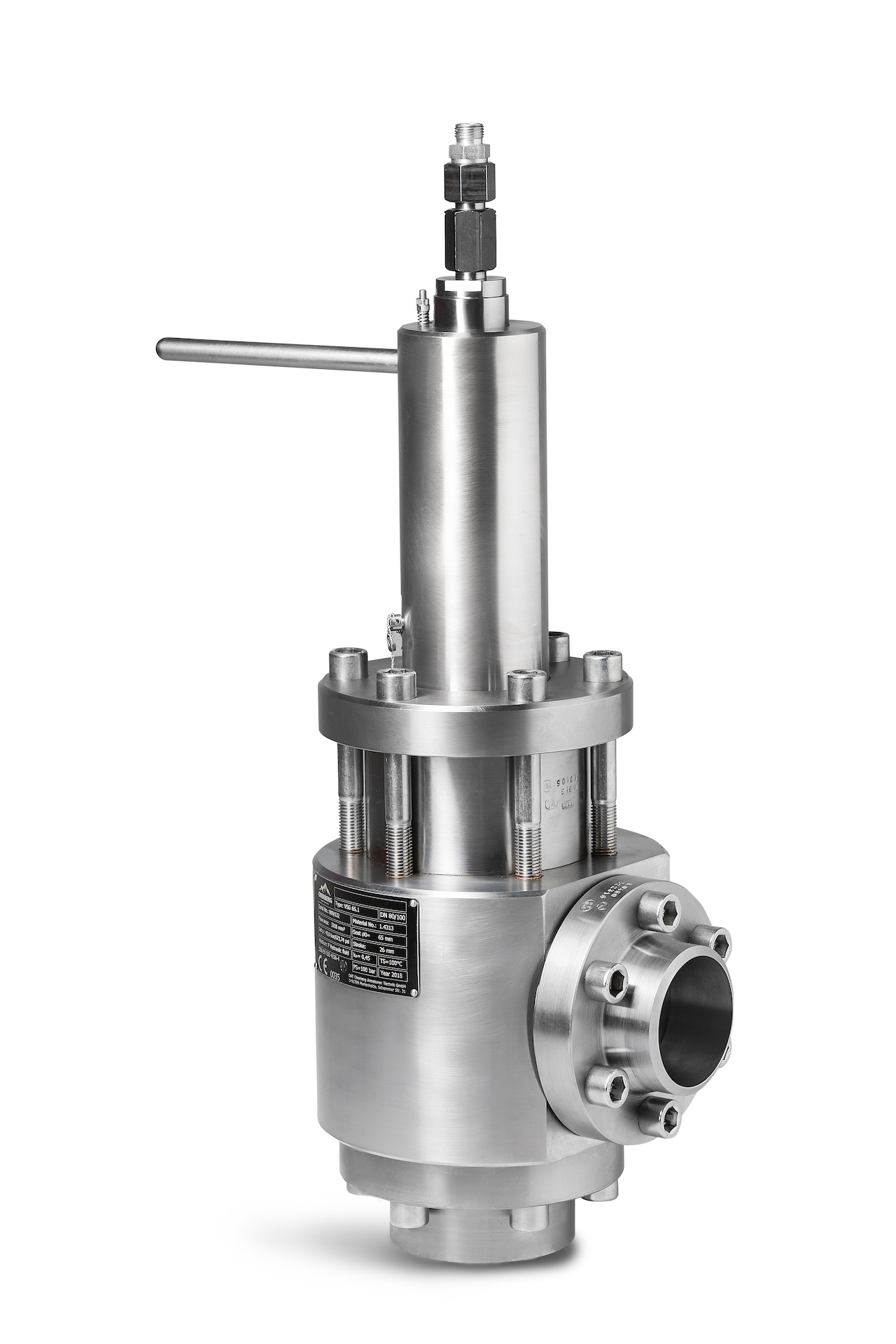

Sicherheitsventil Typ VSG 65

Das VSG 65 ist ein pilotgesteuertes Vollhub-Sicherheitsventil für nichtverklebende und nicht chem. aggressive Medien. Bedingt durch die Konstruktion ist das Sicherheitsventil unempfindlich gegen Druck und Stoß sowie gegen häufiges Auslösen oder Betätigen unter Druck.


Anwendungsgebiete

Wasser- und ölhydraulische Systeme an Pressen der metall- und holzverarbeitenden Industrie


Technische Daten

Druckbereich
5 bar bis 100 bar
Einsatztemperatur
0 bis 100 °C
Medium
nichtverklebende und aggressive Flüssigkeiten
Durchflussmengen
3000 bis 15000 ltr./min.
Eintrittsflansch
DN 80, PN 100 für Rohr 88,9 x 5,6
Austrittsflansch
DN100, PN 25, für Rohr 114,3 x 4

Funktionsbeschreibung

Die Kegel 1,2 und der Kolben 6 werden gleichzeitig vom Systemdruck P beaufschlagt. Bis zum Betriebsdruck Pb wird Vorsteuerventil 2 nicht vom Kolbenstößel 3 berührt; alle Kegel sind vom Druck voll beaufschlagt, es herrschen günstigste Abdichtbedingungen.

Bei Druckanstieg über Pb überwindet die Kraft aus Druck P x Kolbenfläche 6 die Vorspannung der Feder 5, Vorsteuerkegel 2 wird bei Pe geöffnet und ist bei Pc soweit offen, dass der Raum über Hauptkegel 1 entlastet wird, und dieser schlagartig öffnet. Für Hauptkegel 1 gibt es keine Zwischenstellung, er ist entweder voll druckbelastet und dicht – oder völlig geöffnet!

Bei fallendem Druck P drückt die Feder 5 den Kolben 6 wieder in die Ausgangslage zurück, Vorsteuerventil 2 schließt, der Druck über Kegel 1 baut sich wieder auf und schließt diesen ebenfalls völlig dicht. Dieser Vorgang ist bei Ps beendet.

Betriebsanleitung Flyer

Kundenvarianten

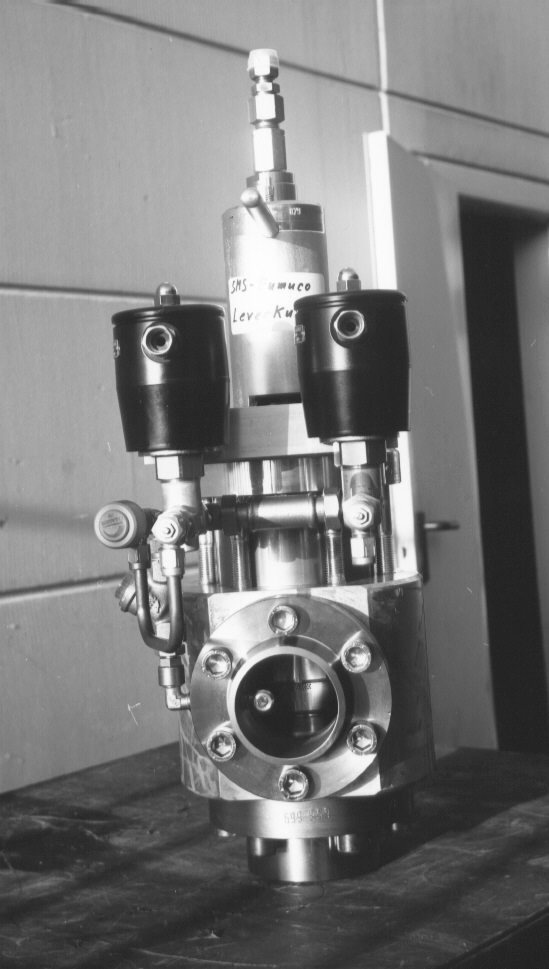

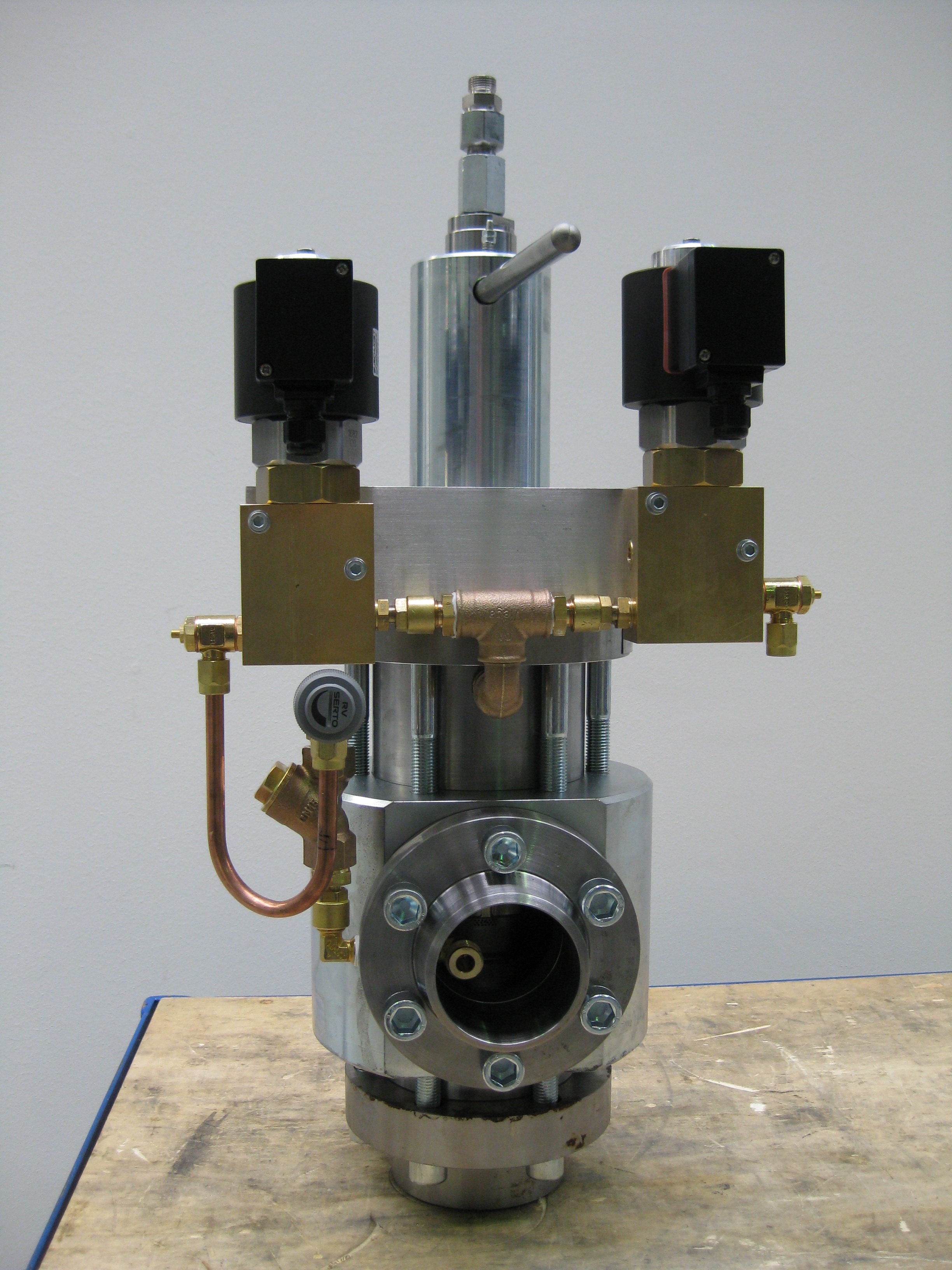

Spezifische Anpassungen nach Kundenwünschen sind selbstverständlich umsetzbar. Sprechen Sie uns einfach an.
